Qué es el tubo corrugado HDPE y para qué sirve
Definición de tubo corrugado HDPE

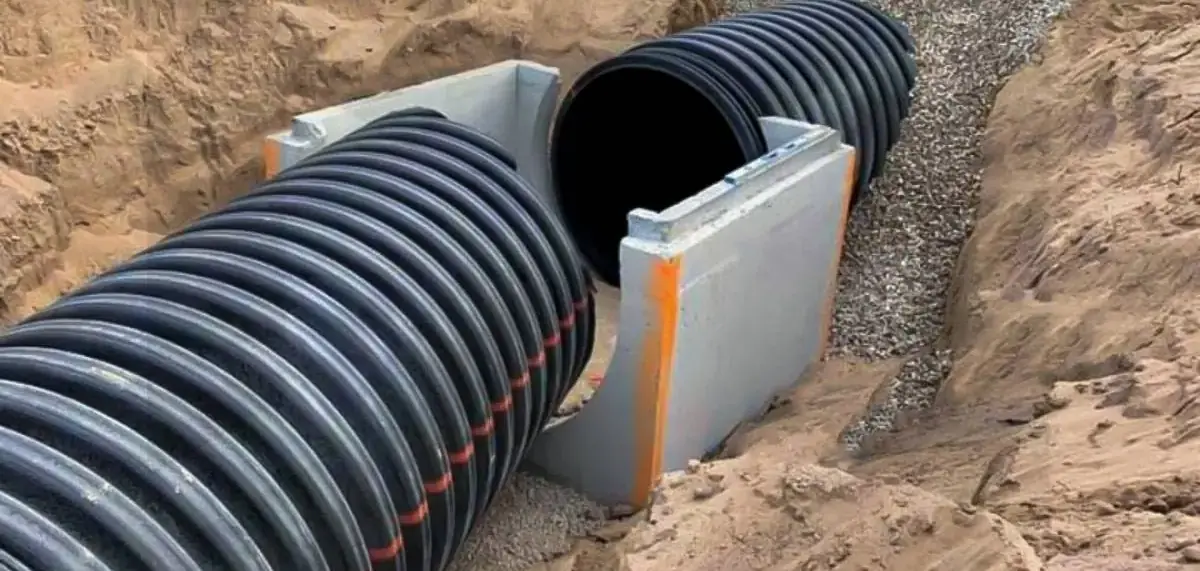

El tubo corrugado HDPE (también llamado tubería corrugada HDPE o tubo HDPE corrugado) es un tubo de polietileno de alta densidad de doble pared: exterior corrugado e interior liso. La corrugación le da rigidez anular con menos material, por eso resiste la carga del terreno enterrado y es liviano para transportar e instalar.
El HDPE corrugado se fabrica en diámetros de 400 a 1200 mm, medidos por el interior, y se entrega en tiras de 6 m.
Usos del tubo corrugado
- Drenaje y aguas lluvias: colectores, cruces de caminos y obras viales.
- Alcantarillado: redes de gravedad, sin presión.
- Ductos y obras civiles: pasos de canalización y descargas.
Tubo corrugado y tubería lisa
El tubo corrugado trabaja sin presión, a gravedad. Para conducir fluidos a presión se usa la tubería HDPE lisa, clasificada por SDR y PN.
Diámetros y medidas del tubo corrugado HDPE
Designación por diámetro interior y exterior
El tubo corrugado se designa por su diámetro nominal interior (DN/ID) o exterior (DN/OD). En el mercado chileno suele pedirse por el interior en mm o pulgadas (por ejemplo, "colector corrugado de 400 mm"). Como la corrugación aumenta el diámetro exterior, el OD es mayor que el ID: el diámetro de zanja y de acople se calcula con el exterior, y la capacidad hidráulica con el interior.
Dimensiones de referencia
| DN/ID (mm) | Pulgadas | Diámetro exterior (mm) |
|---|---|---|
| 400 mm: tubo corrugado HDPE 400 mm | 16" | 468 |
| 500 mm: tubo corrugado HDPE 500 mm | 20" | 585 |
| 600 mm: tubo corrugado HDPE 600 mm | 24" | 705 |
| 800 mm: tubo corrugado HDPE 800 mm | 32" | 935 |
| 900 mm: tubo corrugado HDPE 900 mm | 36" | 1051 |
| 1000 mm: tubo corrugado HDPE 1000 mm | 40" | 1170 |
| 1200 mm: tubo corrugado HDPE 1200 mm | 48" | 1400 |
El exterior varía según el perfil y la clase SN de cada fabricante. Los diámetros exteriores de esta tabla son de referencia.
Largos
La tira estándar es de 6 m. En diámetros pequeños, algunos fabricantes ofrecen rollos de 25 a 50 m. Las tiras se unen con el sistema de campana y espiga o con coplas (página «Uniones y accesorios»).
Especificaciones técnicas y formatos del tubo corrugado HDPE
| Característica | Especificación |
|---|---|
| Material | Polietileno de alta densidad (HDPE / PEAD) |
| Construcción | Doble pared: exterior corrugado, interior liso (tipo B, ISO 21138) |
| Rigidez anular | SN 8 en la línea publicada; SN 4 y SN 16 según proyecto (ISO 9969) |
| Designación | DN/ID, con diámetro exterior de referencia |
| Largo de tira | 6 m |
| Unión | Campana y espiga con sello elastomérico (ISO 13259); copla; soldadura por extrusión |
| Aplicación | Sin presión, enterrado, a gravedad |
| Vida útil de diseño | 50 años o más, bien instalado |
| DN/ID (mm) | OD (mm) | Rigidez anular | Largo de tira | Unión |
|---|---|---|---|---|
| 400 | 468 | SN 8 | 6 m | Campana y espiga con sello |
| 500 | 585 | SN 8 | 6 m | Campana y espiga con sello |
| 600 | 705 | SN 8 | 6 m | Campana y espiga con sello |
| 800 | 935 | SN 8 | 6 m | Campana y espiga con sello |
| 900 | 1051 | SN 8 | 6 m | Campana y espiga con sello |
| 1000 | 1170 | SN 8 | 6 m | Campana y espiga con sello |
| 1200 | 1400 | SN 8 | 6 m | Campana y espiga con sello |
Formatos de venta
- Tiras de 6 m en los diámetros medianos y grandes.
- Rollos en los diámetros pequeños, si el fabricante los ofrece.
- Accesorios (coplas, codos, tees, tapones, reducciones y cámaras) por unidad.
- Unidad de cotización: metro lineal para el tubo; unidad para los accesorios.
Precio por metro del tubo corrugado HDPE
Valores por metro lineal en pesos chilenos, netos (más IVA 19 %), para tubería corrugada HDPE de doble pared SN 8. Son referenciales y pueden variar según cantidad y flete; cotiza para confirmar el valor de tu pedido.
| Diámetro interior (mm) | Rigidez | Precio por metro |
|---|---|---|
| 400 mm: tubo corrugado HDPE 400 mm | SN 8 | $ 33.541 |
| 500 mm: tubo corrugado HDPE 500 mm | SN 8 | $ 39.640 |
| 600 mm: tubo corrugado HDPE 600 mm | SN 8 | $ 57.935 |
| 800 mm: tubo corrugado HDPE 800 mm | SN 8 | $ 76.230 |
| 900 mm: tubo corrugado HDPE 900 mm | SN 8 | $ 103.673 |
| 1000 mm: tubo corrugado HDPE 1000 mm | SN 8 | $ 130.700 |
| 1200 mm: tubo corrugado HDPE 1200 mm | SN 8 | $ 231.739 |
Cotiza tu diámetro. Indícanos el diámetro interior, la clase SN y los metros, y te enviamos tu cotización de tubo corrugado HDPE.
Cotizar tubo corrugadoEscribir por WhatsAppCómo se une e instala el tubo corrugado HDPE
El tubo corrugado HDPE se une con campana y espiga con sello elastomérico o con coplas, y en piezas especiales por soldadura por extrusión. Se instala enterrado, sobre una cama de apoyo y con relleno compactado a ambos lados del tubo, porque de esa compactación depende gran parte de su resistencia.
Uniones y accesorios → Instalación del tubo corrugado → Instalación en zanja →
Rigidez SN y diseño hidráulico del tubo corrugado
La rigidez anular (SN) indica cuánta carga externa soporta el tubo sin deformarse en exceso: a mayor SN, mayor resistencia. La clase correcta sale del cálculo estructural según profundidad, suelo y tráfico. La capacidad de conducción se calcula con el diámetro interior y la pendiente, por Manning.
Rigidez SN → Diseño hidráulico corrugado → Tubo corrugado: guía técnica → Drenaje y alcantarillado →
Preguntas frecuentes sobre tubo corrugado HDPE
¿Qué es el tubo corrugado HDPE?
Es un tubo de polietileno de alta densidad de pared estructurada, con exterior corrugado e interior liso, que se usa sin presión en drenaje, aguas lluvias, alcantarillado y ductos.
¿El tubo corrugado sirve para presión?
No. Es un tubo de gravedad; para presión se usa tubería lisa, clasificada por SDR y PN.
¿Qué significa SN 8?
Es la clase de rigidez anular: el tubo tiene una rigidez mínima de 8 kN/m², medida con ISO 9969. A mayor SN, mayor resistencia a la carga externa.
¿Qué clase SN debo elegir?
La que resulte del cálculo estructural: depende de la profundidad, el suelo, el tráfico y la compactación. Como guía, SN 4 para cargas menores, SN 8 para redes urbanas y calzadas, y SN 16 para cargas elevadas.
¿El diámetro es interior o exterior?
Depende del fabricante: en el mercado chileno suele indicarse el diámetro nominal interior. El exterior es mayor por la corrugación; confirma el sistema de medida antes de pedir.
¿Cuánto mide cada tira?
Habitualmente 6 m.
¿Cómo se unen los tubos corrugados?
Con campana y espiga con sello elastomérico, con coplas, o con soldadura por extrusión en piezas especiales.
¿Se puede soldar el tubo corrugado?
Sí, por extrusión (y por electrofusión con manguitos adecuados), para derivaciones, reparaciones y accesorios; la unión de serie es con sello.
¿Qué ancho debe tener la zanja?
Debe permitir compactar el relleno a ambos lados. Como referencia, el ancho de zanja suele ser el diámetro exterior más 600 mm hasta 900 mm; en diámetros mayores lo define el proyecto.
¿Qué pendiente mínima necesita?
La que asegure la velocidad de autolimpieza de diseño (del orden de 0,6 m/s); se calcula con Manning según el diámetro y el caudal.
¿Puede flotar el tubo?
Sí, vacío y en una zanja con agua. Se rellena de inmediato, se lastra o se ancla.
